GMC Mavowatt 70 - Set 3

Energie- und Netzstöranalysator 4 flexible Stromsensoren (30/3000A)

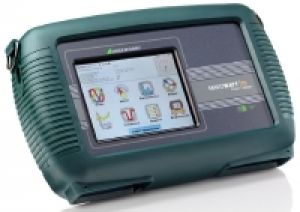

GMC Mavowatt 70 - Set 3

Dreiphasiger Energie- und Netzstöranalysator

Der dreiphasige Energie- und Netzstöranalysator MAVOWATT 70 erfüllt sowohl die für Netzqualitätsmessung relevanten Normen EN50160, EN61000-4-7, EN61000-4-15, als auch die EN61000-4-30, in der Messverfahren für die Spannungsqualität definiert sind. Das Klasse A Gerät überwacht simultan Effektivwerte, Harmonische, Flicker und Transienten bis in den Zeitbereich von ca. 80µs.

Der MAVOWATT 70 hat 8 Messkanäle, jeweils 4 für Spannung und 4 für Strom. Anhand der anliegenden Messgrößen werden Messkonfiguration und Stromkreisart automatisch erkannt. Die Überwachungsart bei automatischer Grenzwertdefinition ist einfach einzustellen. Erfasste Daten werden auf CompactFlash-Speicherkarten abgelegt. Die intuitive Bedienung erfolgt über Icons auf dem farbigen Touch-Display und kann zwischen Deutsch, Englisch, Französisch, Spanisch, Italienisch, Schwedisch, Finnisch, Japanisch, Chinesisch und Koreanisch umgeschaltet werden.

Der MAVOWATT 70 bietet spezielle Betriebsarten zur Erfassung von Einschaltvorgängen und Fehleraufzeichnung. Zusätzlich integriert ist auch ein Analysemodul für die Richtung des Spannungseinbruchs, Schaltspitzen der Leistungsfaktorkorrektur und der Qualität von Motoren.

Der MAVOWATT 70 verfügt über AD-Wandler mit 1 MHz Abtastrate und kann dadurch schnelle Transienten erfassen und die Kurvenform abspeichern. Die Funktionalität der Netzanalyse ist erweitert und für Messungen in 400 Hz Netzen kann eine separate Ausführung geliefert werden.

Datenkommunikation ist optional über RS232-, Ethernet- oder USB-Schnittstelle möglich.

  • Leistungs- und Energieanalyse in Versorgungsnetzen
  • Oberschwingungsanalyse nach EN 61000-4-7
  • Netzqualität nach EN50160 mit statistischem Balkendiagramm
  • Flickeranalyse gemäß Norm EN 61000-4-15
  • Erfassung von Einschaltvorgängen und Fehleraufzeichnung
  • Analysemodul für Richtung des Spannungseinbruchs, Schaltspitzen der Leistungsfaktorkorrektur und der Qualität von Motoren
  • Erweiterte Funktionen bei der Netzanalyse
  • Schnelle Transientenmessung mit 1 MHz Abtastrate
  • 8 Messeingänge, 4 x Spannung (differential), 4 x Strom (Stromwandler), für die Messung bei 16..20 Hz und 50 / 60 Hz Netzfrequenz
  • Datenspeicherung auf Compact Flash Speicherkarte 32 MB…128 MB
  • Spannungsversorgung über Ladegerät 90..264 V / 47..63 Hz
  • eingebauter Akku für bis zu 3 Stunden Betriebszeit
  • Optionale RS232-, USB- oder Ethernet-Schnittstelle
  • Optionales Strommesszubehör
  • Spezielle Version für 50 / 60 Hz und 400 Hz Netzfrequenz - MAVOWATT70-400

Lieferumfang (Set 3):

  • Grundgerät
  • 4 flexible Stromsensoren (1x 3er-Flex DRANFLEX 3003XL/24 und 1x Einzelflex 3000XL/24 - 300/3000A)
  • Netzadapter
  • Software DranView 6 Pro
  • Transporttasche
  • Speicherkarte 256MB

Andere Ausführungen, Optionen und Zubehör auf Anfrage

Datenblatt GMC Mavowatt 70 - Set 3
